STC51和STM32下载器

创建时间:2019-09-09 20:35:48

描述

STC51和STM32下载器,这次缩小体积加入小体积聚合物锂电池,加入硬件手动冷启动下载开关,希望做到全部STC单片机的程序下载,整合了STM32单片机TTL一键自动下载电路.

因为是之前的电路再整合,电路工作原理就不再说明了,下面把STC51下载器和STM32一键下载器链接贴出来:

STC51下载器:    https://maker.lceda.cn/p/583703056a/51-dan-pian-ji-xia-zai-qi

STM32一键下载器:   https://maker.lceda.cn/p/583703056a/ch340c-stm32f103c8t7

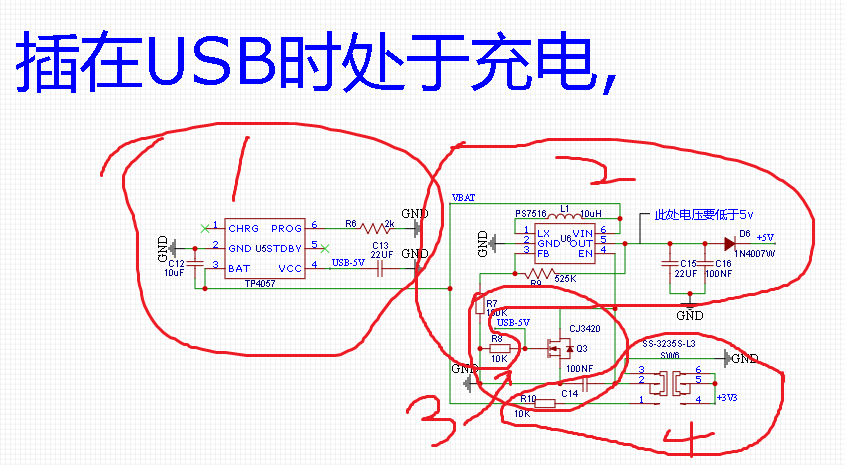

下面主要讲解一下,锂电池充电电路和升压电路:   锂电池充电.png

红圈1 TP4057锂电池充电电路,这个芯片带反接保护

红圈2 PS7516锂电池升压电路,输出电压设定不要高于5V

红圈3 插在USB充电时自动关闭锂电池升压电路

红圈4 这是用开关控制锂电池升压,作用是用于在不充电时关闭5V升压来节省锂电池的电量.

下载器中加入了几个拨动开关, SW1是STC51脱机下载器的升级开关,

SW2是STC51下载器给外部单片机自动下载和手动下载切换开关.

SW3是脱机下载触发开关.

SW4是用于选择给外部STC51单片机是5V供电还是3V供电切换开关.

SW5是给STC51单片机手动冷启动下载开关.

PCB空板

TOP Layer:

TOP Layer.png

BOTTOM Layer:    BOTTOM Layer.jpg

焊接后的PCB板-TOP Layer:

焊接PCB-TOP Layer.jpg

焊接后的PCB板-BOTTM Layer:

焊接BOTTOM Layer.jpgIMG_20191122_071529-BOTTOM.png

外壳要等3D打印机到手才能做好,3D打印外壳的文件会放在附件里.外壳文件最近没心情画了,有会画外壳的大佬看到后麻烦和我联系或者留下QQ号也可以,我的QQ号-583703056

测试视频链接:

文档

STC51烧录器和STM32-TTL自动下载器

锂电池充电和5V升压

STC51烧录器和STM32-TTL自动下载器

BOM

ID Name Designator Footprint Quantity
1 75k R3 R-0402 1
2 22 R1,R2 R-0402 2
3 471 J1,J2 R0603 2
4 10R R5 R0603 1
5 210 R4 R-0402 1
6 TP4057 U5 SOT-23-6 1
7 10uF C9 C0603 1
8 10uF C4 C0805 1
9 100nF C2 C0402 1
10 CJ3420 Q3 SOT-23(SOT-23-3) 1
11 U217-04XN-XXR84 USB1 USB-2.0-4P-18.8X12.0-H4.5-XKB 1
12 S8050-G Q1 SOT-23(SOT-23-3) 1
13 W25X40CLSNIGT U4 SOIC-8_150MIL 1
14 100NF C3,C16,C14 C0603 3
15 MF-PSMF075X-2 F1 0805 1
16 47uF C11 C0805 1
17 47UF C1 C0805 1
18 1K RN2,RN6 0402_X4 2
19 SS-3235S-L3 SW2,SW1,SW4,SW5,SW6 SW-SMD_6PIN_SS-3235S-L3.00 5
20 ME6217C33P5G U1 SOT-89-5_L4.5-W2.5-P1.50-LS4.5-BR 1
21 10K RN1,RN5 0402_X4 2
22 4.7K RN3 0402_X4 1
23 10uH L1 L-SMD-4.4X4.2 1
24 8550M-D P2 SOT-23 1
25 FC-D1608HOK-600H LED1 LED-0603 1
26 525K R9 R0805 1
27 2k R6 R0603 1
28 CH340G U2 SOIC-16_150MIL 1
29 SS8550 Q2 SOT-23(SOT-23-3) 1
30 X9821WRS-06-9TSN STC1,STM1 CONN-SMD_6PIN-H-MALE-PITCH1.25-L_X9821WRS-06-9TSN 2
31 PS7516 U6 SOT-23-6 1
32 22UF C15,C13 C0603 2
33 470 RN4 0402_X4 1
34 10uF C12 C0603 1
35 1N4148WT-C27748 D3,D4,D5,D2 SOD-523 4
36 22P C8,C7,C6,C5 C0402 4
37 100NF C10 C0402 1
38 1N4007W D1,D6 SOD-123FL_L2.7-W1.8-LS3.8-RD 2
39 CJ2301 S1 P1 SOT-23(SOT-23-3) 1
40 PESD5V0S1BA TVS1 SOD-123F 1
41 IAP15L2K61S2-28I U3 LQFP-32_7X7X08P 1
42 TS4550TP SW3 SW-SMD_4P-L4.5-W4.5-P3.00-LS7.0 1
43 22.1184MHz X2 OSC-SMD_4P-L3.2-W2.5-BL 1
44 12.00M X1 OSC-SMD_4P-L3.2-W2.5-BL 1
45 100K R7 R0603 1
46 10K R10,R8 R0603 2

附件

暂无

评论(15)

成功
请前往 立创EDA开源硬件平台 进行评论
工程所有者当前已关闭评论
kaide 回复

大佬,有源码吗?

小小一棵葱 回复

@kaide  仔细看项目啊,里面都有纤细介绍的!

yingyl 回复

晶振的方向好像不对啊

yingyl 回复


小小一棵葱 回复

@yingyl  按原理图来的没错的

yingyl 回复

@小小一棵葱  原理图对的 但是实物对不上啊。。。我实物比对了一下 这个像是镜像了。你看下那个倒角的第一脚

小小一棵葱 回复

@yingyl  这个,你把晶振删除掉,再放一个上去,看看!

小小一棵葱 回复

@yingyl  这个CH340可以用带内部晶振的,我做的时候买的是带内部晶振的,晶振位置可能错了,但我也不确定,我都是按原理图来的,

小小一棵葱 回复

@yingyl  @yingyl  你可以买CH340C带内部晶振的代替

yingyl 回复

@小小一棵葱  有2个晶振呢...我这里2个多对不上号啊....我看你右下角那个已经焊上去了...

yingyl 回复

@小小一棵葱  重新下单买晶振,,,,

小小一棵葱 回复

@yingyl  脚位错了,买晶振是不对的吧,买CH340C就不要外置晶振了

小小一棵葱 回复

@yingyl  我记得好像没有错的,我都往单片机了下载过程序的,没问问题的!

yingyl 回复

@小小一棵葱  r9 525K 是个什么东西?没有这个电阻啊...是LED么?

小小一棵葱 回复

@yingyl 这个电阻和下拉电阻分压,此时fb 电压应该是1.25V,用于确定输出电压的!
