小型可调恒压电子负载

创建时间:2019-10-02 19:19:01

描述

一个小功率的恒压电子负载,带温控风扇,最大功率约30W。

恒压电子负载使用来测试恒流电源的一种设备。应用较多的场景就是测试电池充电器是否可靠,比如测试买到的锂电池充电器最大输出电流到底是多少,转灯电压多少等。或者也可以临时作为一个可调线性稳压源使用。


特性:

  • 恒压值0~27V可调,可简单通过更改分压电阻阻值来修改此范围
  • 最大功率约30W
  • 全插件设计,元器件廉价易得。结构简单,甚至可以自行在洞洞板上焊接
  • 通过N-MOSFET实现了简单的线性温控调速风扇

注意:恒压电子负载对于常见的恒压电源,如果设定电压值低于电源电压相当于短路,高于电源电压则相当于开路,所以千万不要用来测试恒压电源。常见的电源都是恒压电源,要测试恒压电源,要使用恒流电子负载,这里有一个项目链接****

PCB实物图,P1接口是用来接三线电压表的

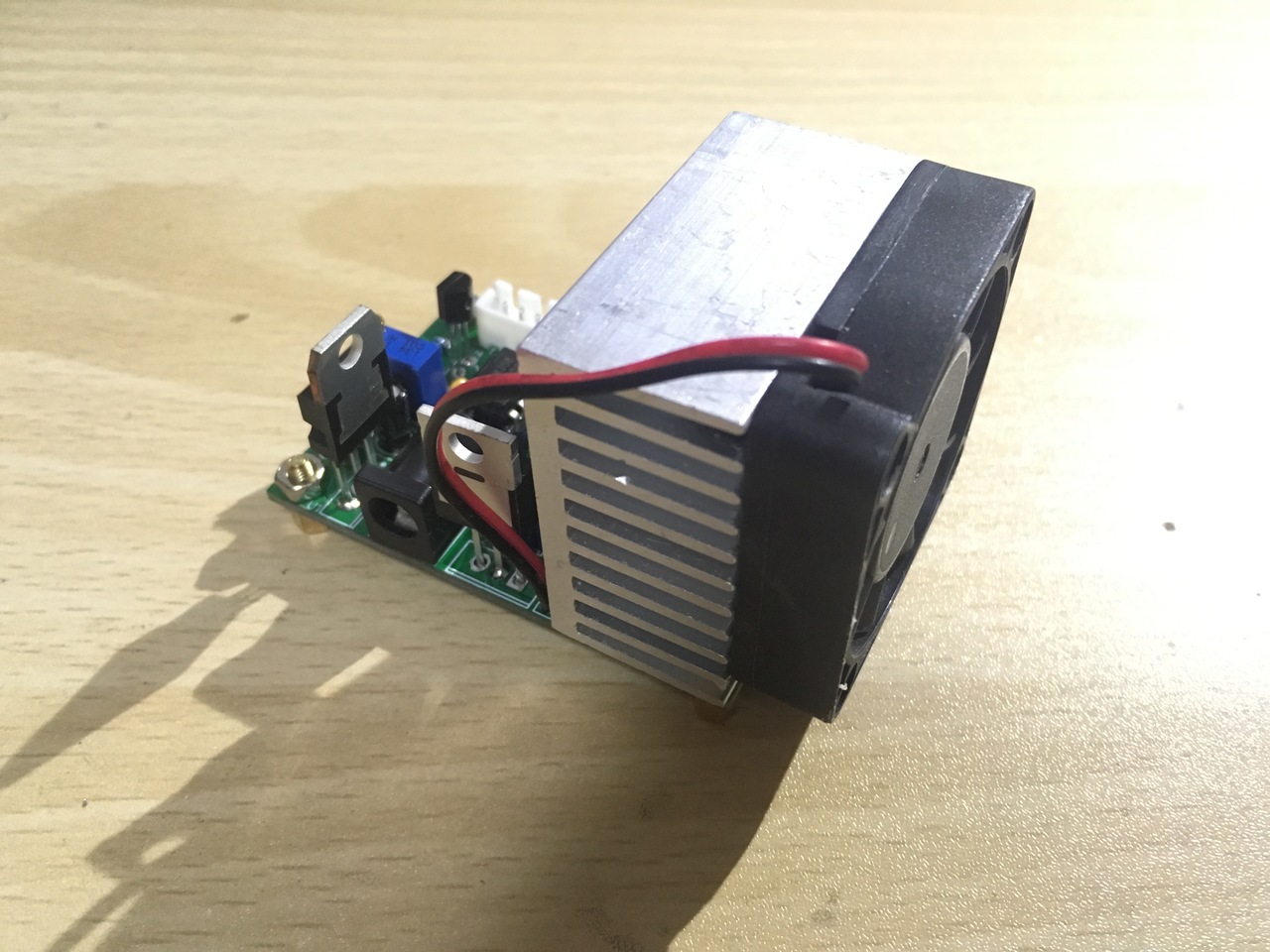

焊接实物图: IMG_2949.jpg

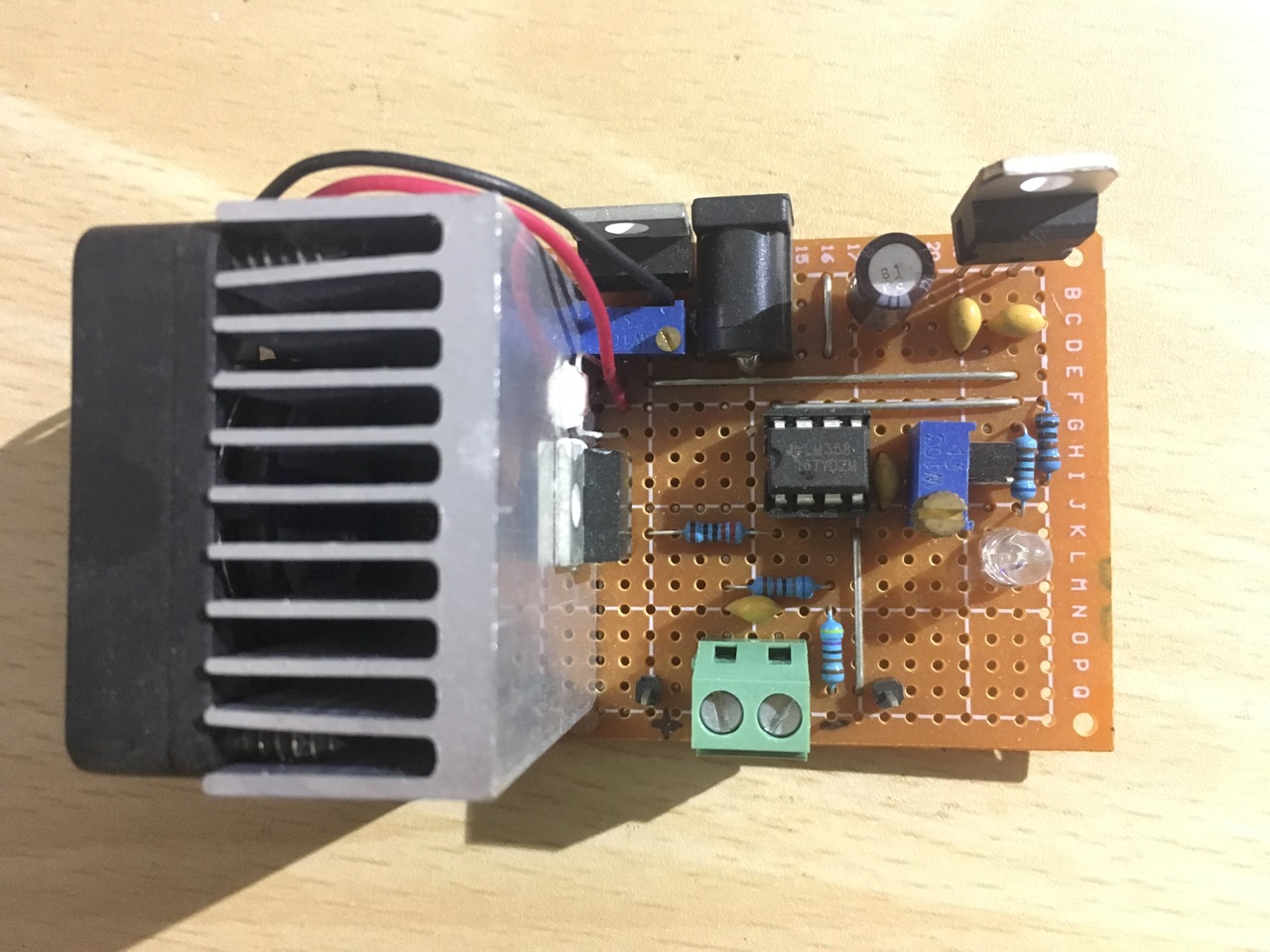

方案验证板原型 IMG_2951.jpg

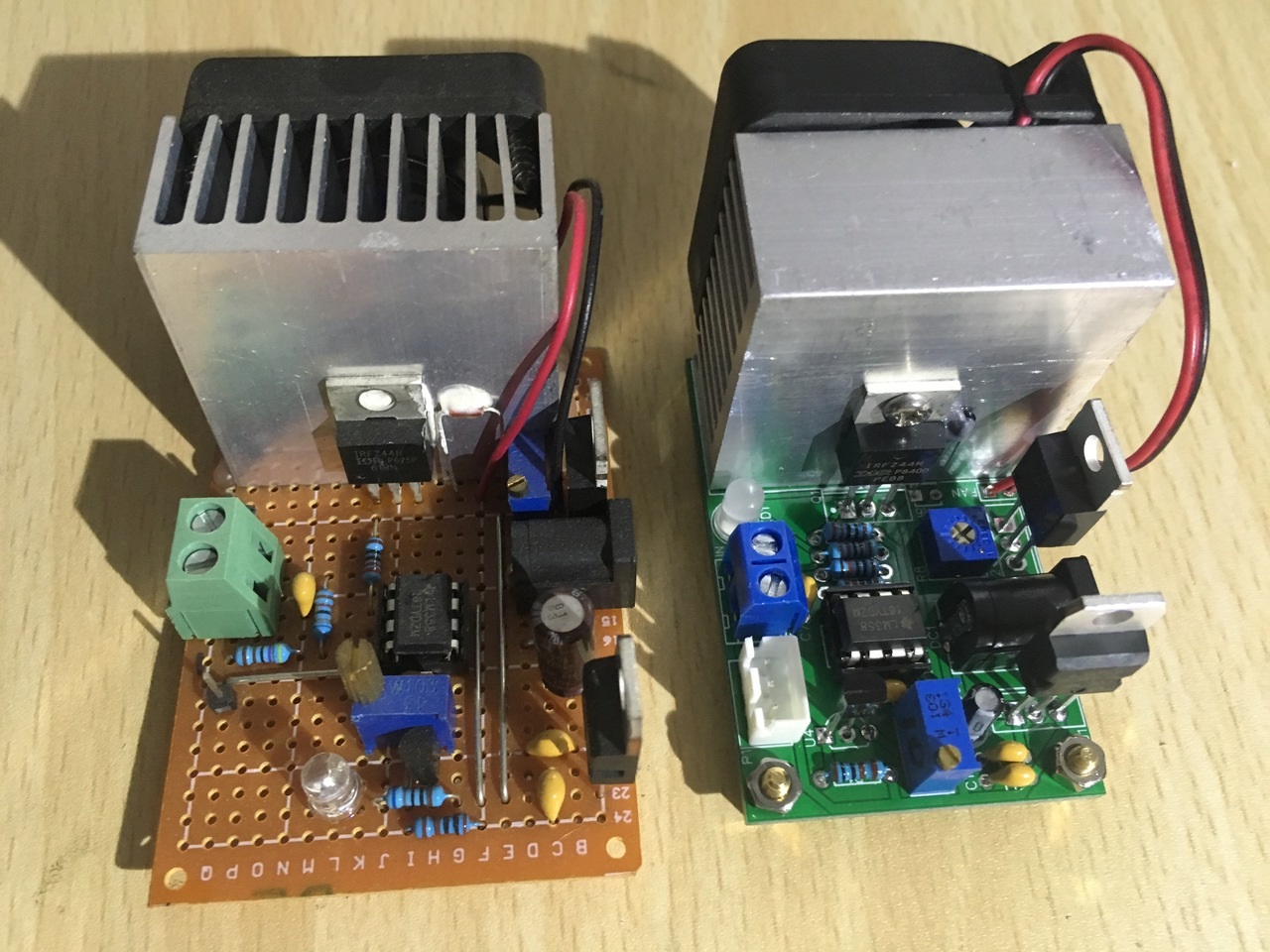

方案验证板和实物板对比 IMG_2953.jpg

恒压3.7V,输入1A电流运行效果 IMG_2946\[2\].jpg

恒压3.7V输入2A电流运行效果: IMG_2947\[2\].jpg

文档

PCB

恒压电子负载

BOM

ID Name Designator Footprint Quantity
1 Header-Female-2.54_1x2 FAN HDR-1X2/2.54 1
2 10KΩ R6 DIP-RES-3.3MMX3MM 1
3 IRFZ44NPBF Q1,Q2 TO-220(TO-220-3) 2
4 100u C6 CAP-D5.0XF2.0 1
5 0.1u C2,C7 CAP-0.2 2
6 1u C8,C1 CAP-0.2 2
7 L7809ABV U1 TO-220(TO-220-3) 1
8 XH-3A P1 XH-3A 1
9 5AR2ST10 LED1 LED-5MM 1
10 WJ301V-5.0-2P IN WJ301V-5.00-2P 1
11 TL431A U4 TO-92(TO-92-3)-2.54 1
12 10k R8 RES-ADJ_3362P 1
13 LM358NG U2 DIP8 1
14 dc-005 5.5-2.0 DC1 DC-005 5.5-2.0MM 1
15 1k R1 AXIAL-0.3 1
16 100k R2 AXIAL-0.3 1
17 10k R3 AXIAL-0.3 1
18 220 R4 AXIAL-0.3 1
19 10K R5 RES-ADJ_3296W 1
20 1k R7 AXIAL-0.3_2 1

附件

暂无
